Elementos y técnicas básicas

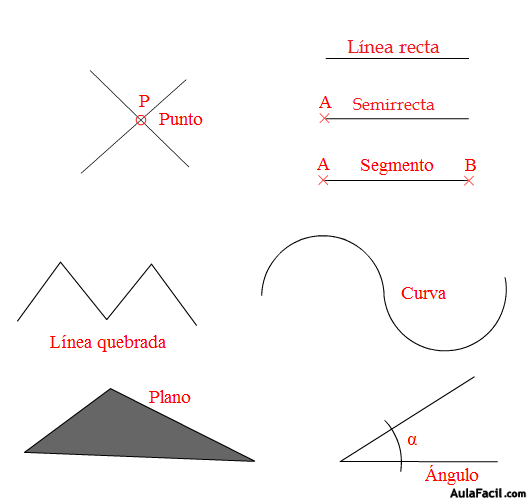

1. Elementos básicos
  • PUNTO. Se define como la intersección de dos rectas. No tiene dimensiones y se nombra con una letra mayúscula (punto P).
  • LÍNEA. Es una sucesión de puntos. Una línea se denomina recta cuando los puntos van en una misma dirección, en caso contrario se denomina curva. Las líneas tienen una dimensión y se nombran con una letra minúscula (recta r o curva c).
  • SEMIRRECTA. Es una recta limitada por un extremo, y se nombra mediante el punto origen y el nombre de la recta (semirrecta A-r).
  • SEGMENTO. Es una porción de línea limitada por dos puntos. Si la línea origen es recta se denomina segmento, y si la línea origen es curva se denomina arco. Se nombra mediante los puntos de sus extremos (segmento AB o arco AB).
  • LÍNEA QUEBRADA. Es la formada por varios segmentos o arcos.
  • PLANO. Un plano se define como la superficie generada por una recta al girar con respecto a un eje perpendicular a ella, tiene dos dimensiones. Se nombra mediante letras minúsculas del alfabeto griego, y queda definido por:
    • Dos rectas que se cortan.
    • Dos rectas paralelas.
    • Una recta y un punto.
    • Tres puntos.
  • ÁNGULO. Se define como la porción de plano comprendida entre dos semirectas que tienen un mismo origen. Dichas semirrectas serán los lados del ángulo, y su origen común el vértice de dicho ángulo. Se nombran mediante una letra mayúscula o una letra minúscula del alfabeto griego (ángulo A o ángulo alfa).

dibujo

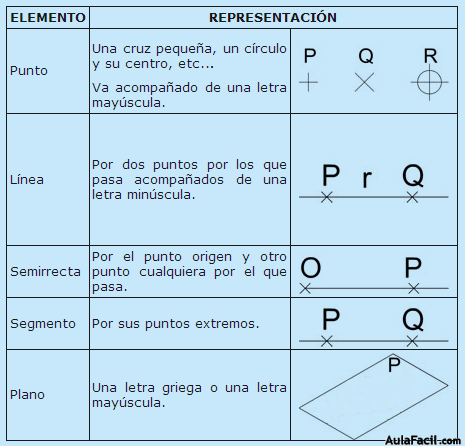

2. Simbología

dibujo


3. Paralelismo y perpendicularidad

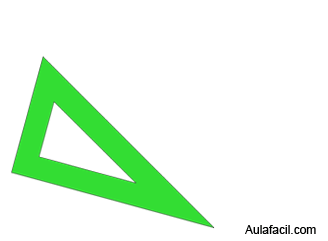

El uso de la escuadra y el cartabón está dirigido principalmente para el trazado de líneas paralelas y perpendiculares. Para ello, como vemos en la figura de abajo, la combinación de estas plantillas y sus diferentes combinaciones mediante giros nos servirán para dibujar líneas paralelas, perpendiculares y ángulos generales resultantes de las distintas combinaciones de encaje entre ellas.
escuadras
