Transporte de ángulo con compás

Para transportar ángulos siempre podremos utilizar el famoso transportador de ángulos, pero siempre viene bien saber algún método que no requiera esa regla.

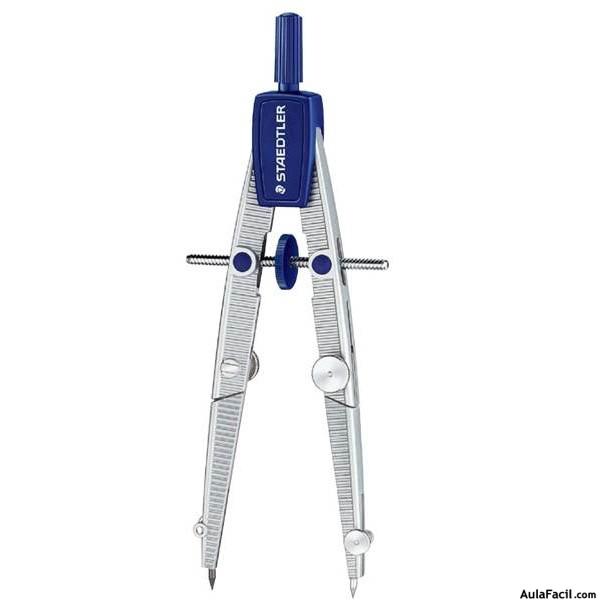

Una opción es transportar un ángulo mediante el compás.

tranportador de anguloscompas





Para transportar un ángulo mediante compás:

1



  • Trazamos una recta (L) donde queramos transportar el ángulo.

2



  • Con centro en (o) y un radio (r) cualquiera, cortamos a las dos rectas que forman el ángulo, y obtendremos los puntos (A) y (B).

3



  • Con centro en (o') (que es donde queremos transportar nuestro ángulo) trazamos un arco de circunferencia con radio (r) que corte a la recta (L) y obtenemos (B').

4



  • Tomamos con el compás la medida (m) de A hasta B. Con centro en (B') y radio (m) trazamos un arco de circunferencia que corte al arco de circunferencia de radio (r).

5

6



  • El corte de los dos arcos de circunferencia nos da el punto (A'), que uniendo con el punto (o') hace que obtengamos el ángulo transportado.

7

8
