Sistema secundario auxiliar en acumulador

Se utiliza para sistemas de tamaño medio. Son dos acumuladores conectados en serie.

El primer acumulador es el solar, ya que forma parte del circuito primario, donde el colector recoge los rayos solares (radiación solar), calienta el fluido circulante que lleva la temperatura por el intercambiador de calor (que se encuentra en el interior del acumulador), calentando el agua (que llega desde la red) que se encuentra en su interior.

Desde este depósito acumulador de agua, pasa al acumulador dos, donde se encuentra alojado en su interior una serpentina que transporta temperatura auxiliar.
De esta manera cualquier pérdida térmica que ocurra, este auxiliar elevara un ajuste programado de la temperatura del agua.

De esta manera se puede disponer del total del volumen de agua alojada en el depósito para ACS.

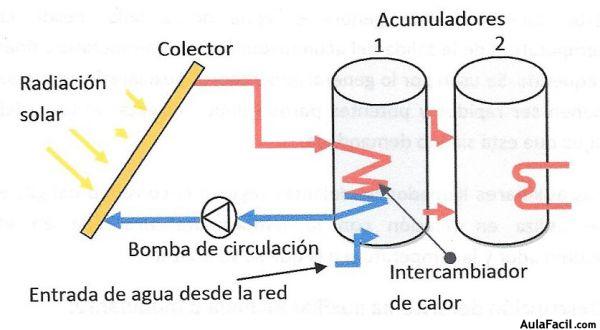

ACS sistema secundario axuliar en acumulador0002
ACS sistema secundario auxiliar en acumulador
