Configuración de módulos fotovoltaicos en serie

El valor de la tensión que se obtiene de una célula fotovoltaica es muy bajo (0,5V en células de silicio) para ejecutar las aplicaciones que normalmente operan con corriente eléctrica en una casa, por lo tanto es necesario asociar muchas de ellas formando un módulo o panel fotovoltaico y lograr de esta manera que la corriente generada por los rayos del sol se incremente.

Se suele asociar series de 33, 36 o 72 células, formando el módulo o panel fotovoltaico.

módulos en serie
modulos en serie0006

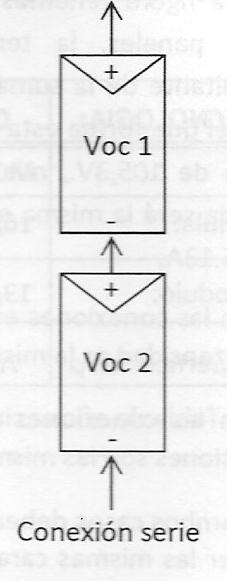

Conexión Serie:

Dos paneles fotovoltaicos de Voc 22.42V y de corriente de cortocircuito Isc 8.45A.


El negativo del panel N1 está conectado con el positivo del panel N2.

Si conectáramos un polímetro a la salida tendríamos que:

Voc (tensión en vacío total)

Voc=Voc1+Voc2=22.42V+22.42V=44.84V

Isc (Intensidad de cortocircuito)

Isc=Isc1=Isc2=8.45 Amperios
