¿Cómo medir resistencias?

Efectuar una correcta lectura de una resistencia es relativamente sencillo. Para ello lo único que se necesita es un óhmetro, que entregará el valor real de la resistencia.
Para medirla, lo que se hará será conectarla en serie con el óhmetro. Además, si esta resistencia se encuentra en un circuito, se debe desconectar ya sea desoldando una patilla y quitando la alimentación al circuito, o medir la resistencia externamente (método más fiable). De ninguna manera se mide una resistencia mientras sus dos extremos permanezcan conectadas a un circuito ya que se falseará la medida.

Para conocer el valor de fábrica (Nominal) de una resistencia bien o se lee el valor de la misma si la notación nos lo permite, o utilizaremos el código de colores que es lo más habitual para resistencias de poca potencia y de uso en electrónica.

IMG 20161030 105506
Notación por código de colores
IMG 20161030 105906
Valor de resistencia a simple vista

La notación de colores es un método un poco tedioso para conocer el valor de una resistencia. Pero es muy efectivo para que éste no se borre de la misma. Si por ejemplo se tiene una resistencia de 1.8Ω, es muy fácil que el punto se borre de ella, o un número se borre. En cambio, al utilizar el método de código de colores, las franjas son mucho más complicadas de borrar.

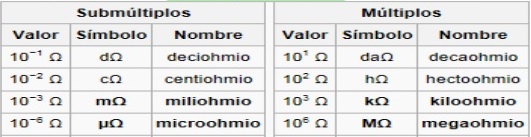

medidas electricas 36 638

Tabla con los múltiplos y submúltiplos de resistencias
(los más utilizados en negrita)

Lectura:

Leer resistencias SMD
Leer resistencias SMD

Código de colores

Código de colores para resistencias

A continuación se realiza la medida de varias resistencias con el multímetro y se conoce su valor:

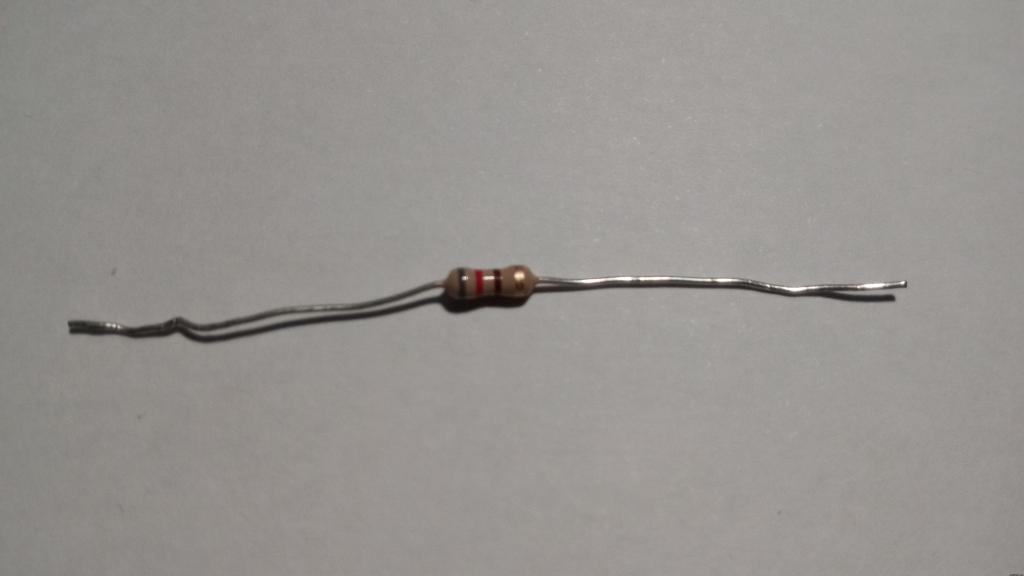

IMG 20161106 030732
Resistencia a medir

Según el código de colores, la resistencia (Gris, Rojo, Marrón, Dorado) es de:

82*10=820Ω y tiene una tolerancia del 5%

IMG 20161106 030340
Multímetro con el que se realizará la medida, como podéis observar tiene una escala que permite medir valores de 0.0Ω-200MΩ
Conexiones de las bornas para medir (Rojo en Ω y negro en COM)
Conexiones de las bornas para medir (rojo en Ω y negro en COM)
IMG 20161106 030552
El multímetro marca un 1, lo que dice que se tiene mal ajustada la escala con la resistencia conectada (se encuentra en la escala maximo 200Ω y la resistencia es de 820Ω) Luego hay que subir la escala.
IMG 20161106 030610

Aquí la resistencia es muy pequeña para la escala seleccionada (el multímetro da ceros), 200MΩ es mucho para 820Ω

IMG 20161106 030645
La escala bien seleccionada es aquella que es ligeramente superior al valor teórico de la resistencia (para este multímetro son los 2kΩ)

Algunas veces, en las resistencias en las que se obtiene su valor a simple vista, se puede ver que pone en vez de 1.5kΩ -> 1k5. Esto significa lo mismo, lo que pasa es que se introduce la k entre los dos números ya que si por algún casual se borrara el punto, el valor quedaría falseado, por razones obvias la k es mas difícil de borrar.

Y para conocer su potencia, suele venir dado por el tamaño de la resistencia:

r potencia
Potencia en resistencias
Potencia resistencias
Potencia en resistencias 2
