Sombreados

El uso de sombreados o patrones de relleno en Autocad es una herramienta útil para dar más vistosidad a nuestro trabajo y de una forma visual dar mayor claridad y entendimiento a nuestros dibujos. En el caso que nos ocupa de este curso básico vamos a crear un sencillo sombreado en los muros de nuestra habitación. Para ello seleccionaremos el icono de sombreado en nuestra ficha de herramientas de Dibujo.



cad



Se abrirá un nuevo cuadro de dialogo con distintas opciones divididas básicamente en tres grupos,tipos de sombreado, forma de selección de áreas de sombreado y tipo de “islas” o manejo de contornos para el rellenado del sombreado.

Lo primero que debemos de hacer es seleccionar el área interior donde queremos aplicar el sombreado, hay dos formas de hacerlo, señalando un punto interior o seleccionando las entidades que conforman el perímetro de la superficie que queremos sombrear. En nuestro caso seleccionaremos la de punto interior...



cad

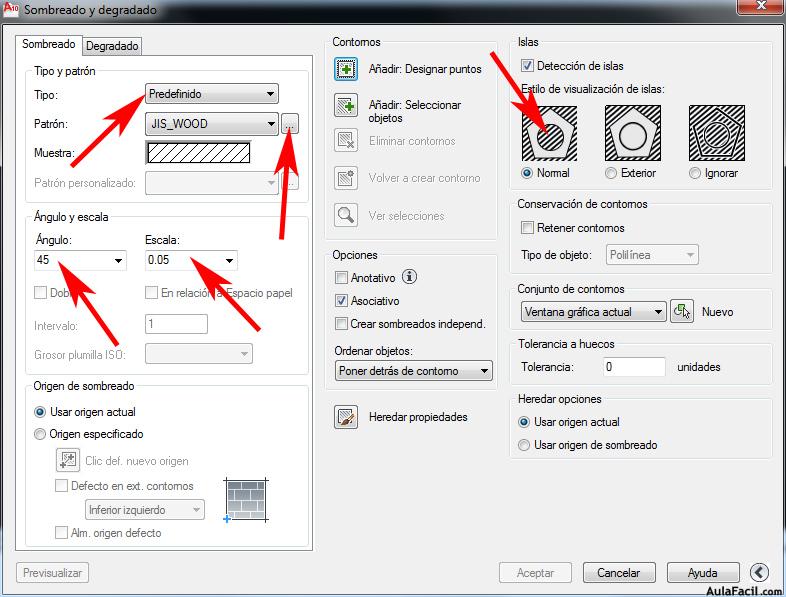

...seguidamente nos pedirá el programa que seleccionemos un punto interior de una superficie cerrada que queramos sombrear, elegiremos las dos partes interiores que conforman nuestro muro exterior, pulsaremos intro y nos volverá a aparecer el cuadro de dialogo. Ahora elegiremos el tipo de sombreado que queramos, en nuestro caso dejaremos el predefinido. Luego en el tipo de patrón nos aparecerá una librería con distintos diseños, elegiremos el JIS WOOD. En ángulo pondremos 45º y en escala 0.05 (separación 5cms). En detección de islas lo dejaremos en normal.



cad



Le damos a aceptar...



cad



...y ya hemos generado un patrón de sombreado a nuestro muro.
