Creación de Textos

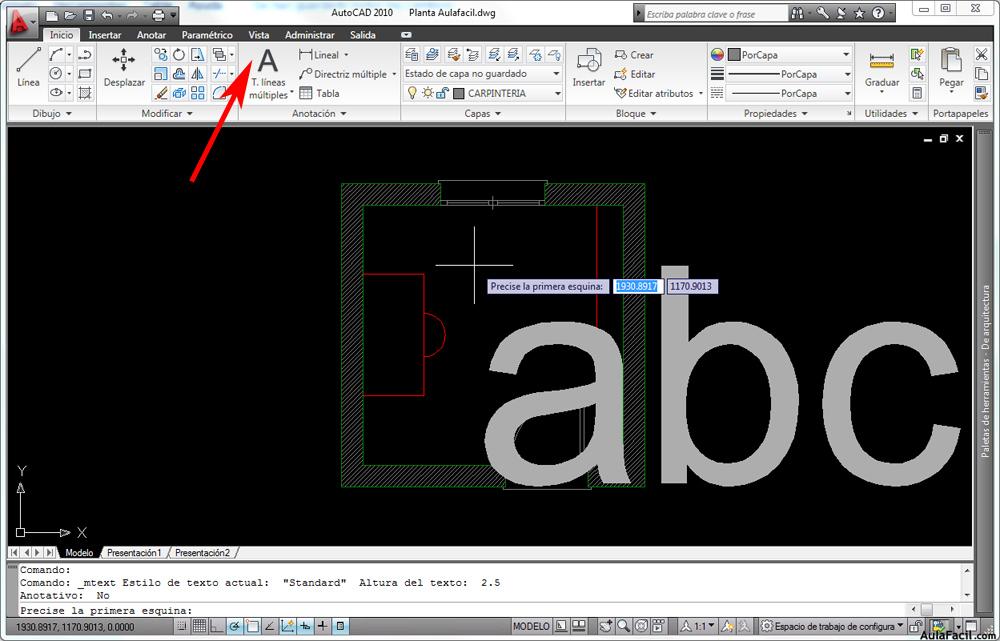

El uso de textos es un complemento muy importante para nuestros dibujos en Autocad, anotación de instrucciones, estados del dibujo, descripción de las partes etc... nos servirán de mucha ayuda en nuestros dibujo. En Autocad 2010 la forma de escribir texto empieza por seleccionar en nuestra ficha de herramientas el icono de este comando...



cad



El programa nos pedirá la primera esquina de un rectángulo, marcaremos la primera línea en el interior de nuestra habitación. Seguidamente y antes de marcar la segunda esquina del rectángulo debemos introducir en nuestra ventana de línea de comandos la letra “a” (altura del texto, por defecto la letra es muy grande) tecleamos intro, ahora nos pedirá la nueva altura e introducimos 0,15 (0,15 cms) volvemos a teclear intro y marcamos la esquina opuesta del rectángulo que nos determinará la anchura del párrafo que queramos.



cad





cad



Una vez marcada la esquina opuesta de la ventana estaremos listos para la introducción de nuestro texto, como vemos aparece una barra tabuladura para editar parámetros del párrafo, la dejaremos como está. Escribimos nuestro texto y una vez terminado, con la tecla control pulsada tecleamos intro, así se quedará fijado el texto.



cad



Seguramente nuestro texto no quede centrado en el centro de la habitación o la anchura del párrafo no sea la adecuada, para solucionar esto pinchamos sobre el texto y aparecerán unas flechas y un cuadrado azul en las esquinas. Si desplazamos las flechas cambiaremos la anchura y altura de nuestro párrafo y si seleccionamos el cuadrado azul podremos desplazar nuestro texto a su situación idónea. Como vemos abajo nuestro texto ha quedado centrado en la parte superior de la habitación.



cad
