Prueba de fuente de voltaje externo

La prueba de la fuente de voltaje externo, se realiza cumpliendo los siguientes pasos:

1. Revisar que la fuente antigua no esta trabajando. Esto se vio en la lección anterior.

2.  Adquirir una fuente nueva con los mismos requisitos técnicos de un piano eléctrico que son, de 9 a 12 voltios de corriente directa, de 500 miliamperios a 2 amperios de corriente. con una señal de 60 Herz, y una resistencia a 15 watts máximo. Que sea de la misma polaridad y que sea transformador de piso.

3.  Luego de comprarlo, hay que medirlo con nuestro tester, a través del voltímetro, colocándolo en DCV y en medida de 20 voltios máximo, donde nos dará 9 o 12 voltios según lo comparado y necesitado. Le colocaremos las puntas del tester así:

La punta roja estará dentro del orificio del conector de la fuente de voltaje y la punta negra del tester estará en la parte de afuera del conector del transformador de piso o fuente nueva. El tester deberá de marcar en la pantalla voltaje requerido y eso da garantía de que sí funciona.

4. Se conectará en la parte de atrás del piano eléctrico la nueva fuente y apretaremos el botón de encendido en el piano, y veremos que sí enciende.

Así daremos por terminado el proceso de reparación o sustitución de la fuentes en un piano eléctrico arruinado.

fuente de voltaje de piano

conectar fuente

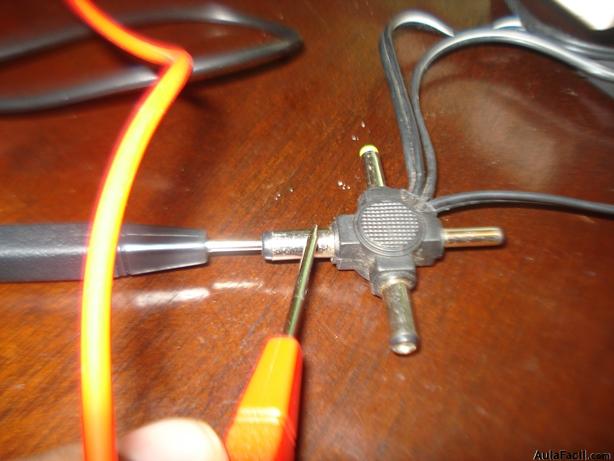

puntas de tester en conector de fuente

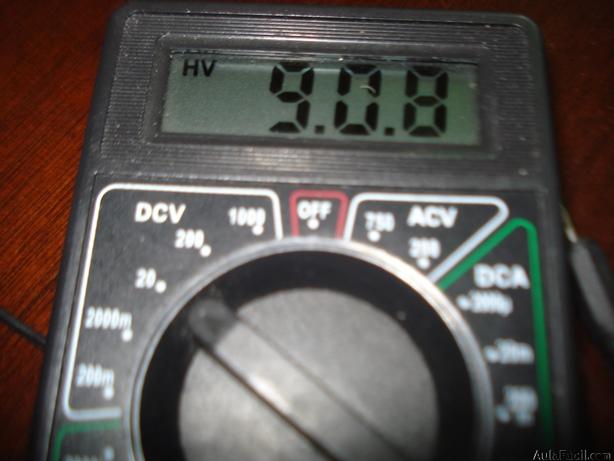

voltaje en pantalla que si funciona fuente

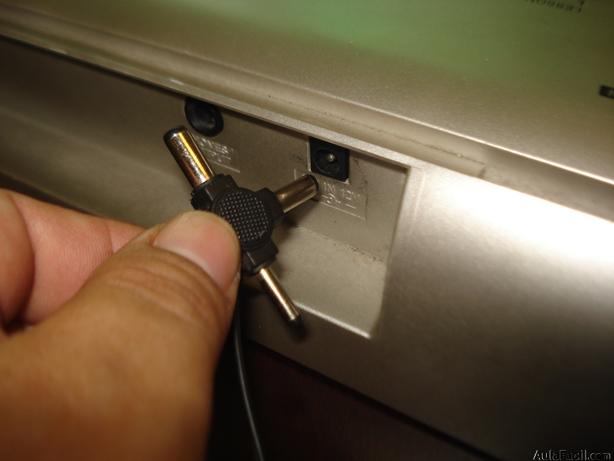

conectar piano a fuente nueva

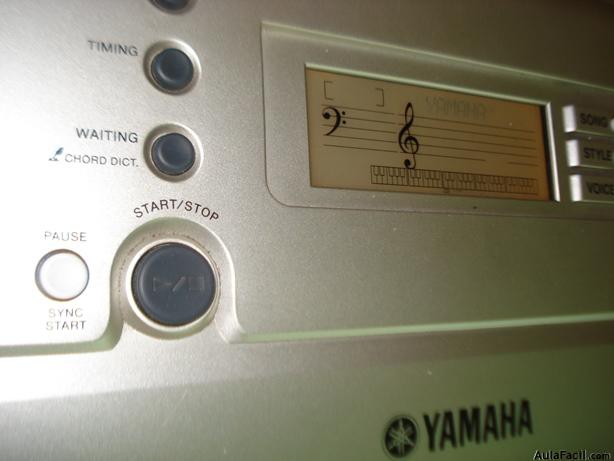

piano enciende

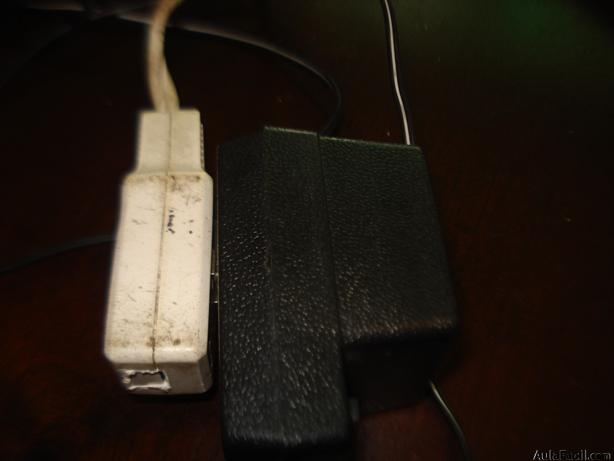

Fuente Nueva en Piano
