Captadores de tubo doble SYDNEY y captador solar abierto

Tipo SYDNEY (tubo doble):

Este captador presenta un doble tubo de vidrio, para reducir las perdidas.

El absorbedor es cilíndrico y se encuentra pegado a la cara interna del tubo interior del captador. El fluido circula en un doble circuito (IDA Y VUELTA).

ACS captador sydney0001
ACS captador sydney

El absorbedor recibe en su parte trasera radiación, a través de un reflector, y de esta manera, aprovecha toda su superficie.



Captador solar abierto:

El captador solar abierto no tiene cubierta y por lo general se fabrica de polipropileno, apto para la climatización de piscinas.

Al no tener cubierta delante del absorbedor, no se produce el efecto invernadero, por lo tanto aunque es de eficiencia óptica elevada, la pérdida térmica también es alta.

Sin embargo, este sistema es muy similar a los visto con anterioridad, respecto a su circuito, incluso es más sencillo que los anteriores.

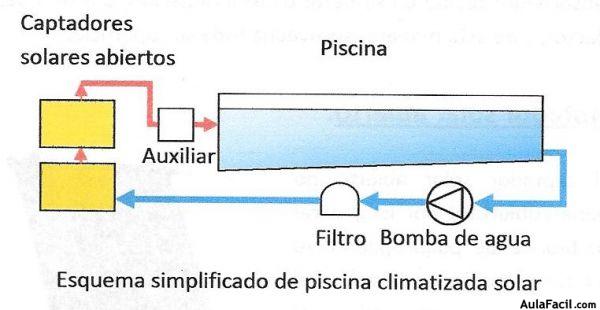

ACS captador abierto0004
ACS captador abierto
ACS captador abierto0002
ACS captador abierto
ACS captador abierto
