Cálculos de sombras y distancia

Hay que dejar entre los colectores cierta distancia para evitar pérdidas por efecto de sombreado.

Se presenta dos casos que debemos tener en cuenta:

1) Si hubiese un gran número de filas de captadores en nuestro circuito colector.

2) Si tenemos un elemento cercano a los captadores, un edificio, un muro, etc.

La distancia d es medida sobre la superficie horizontal que dejamos entre un colector y otro.
Esta distancia debería de garantizar al menos 4 horas de exposición al sol al mediodía en época invernal.

Recordemos que al tener un gran número de fila de colectores (especialmente en el invierno) se producen sombras de una fila hacia la otra.

En el verano la sombra es mucho menor dado que el recorrido del sol es más alto y por lo tanto, la sombra que arrojará es mucho más pequeña.

grafica curva K
gráfica curva K de latitud

La distancia mínima entre las filas se regirá por la latitud del lugar donde se instale el sistema.

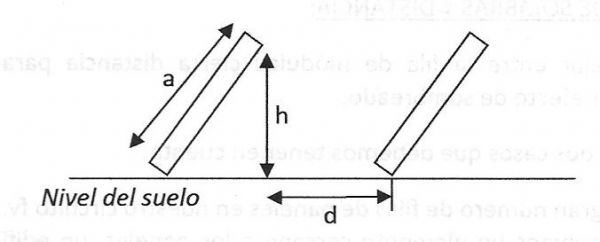

a= altura de los módulos sobre el bastidor.
h= altura máxima alcanzada.
d= distancia mínima entre fila y fila sin que se produzca sombras sobre el captador  que se encuentre por detrás.

paneles en sombras0002
sombras y captadores

Cuando tenemos el valor a (altura de los módulos sobre el bastidor) y la latitud del lugar, vamos a buscar el factor h dado por la curva.

En la tabla siguiente está representado los valores de a y del ángulo de inclinación.

angulo de inclinacion0001
ángulo de inclinación

La fórmula que nos dará la distancia entre módulos:

Ejemplo:
Si tenemos 21 colectores de 1,60 m x 1,26 m cada uno).
La latitud es de 30° norte, aunque la inclinación será de 50° para favorecer la radiación en época invernal.

CURVA K DE LATITUD:
El valor K de 30°, según vemos en este gráfico, tiene un valor de 1,9.

tabla k
valor k

El variable a (longitud total) = 1,60m Total.

Buscaremos en la tabla Valores de h el valor de 1,5m para un ángulo de inclinación de 50° (según el ejemplo), y el valor es de: 1,14m.

FÓRMULA: d = k * h
                   d = 1,9 * 1,14 = 2,16

RESULTADO: La distancia mínima entre las filas de los paneles será de 2,16m.
