PFV las sombras y las distancias

Hay que dejar entre la filas de los módulos cierta distancia para evitar las perdidas por efecto de sombreado.

Se debe tener en cuenta si se presenta lo siguiente:

1) Un gran numero de paneles en nuestro circuito.

2) Si tenemos un elemento cercano a los paneles, un edificio, un muro, etc,

paneles en sombras0002
paneles en sombras

La distancia d es la medida sobre la superficie horizontal que dejamos entre un panel y otro.

Esta distancia debería garantizar al menos 4 horas de exposición al sol al mediodía en época invernal.

Recordemos que al tener un gran numero de filas entre paneles (especialmente en invierno) se produce sombras de una fila hacia otra.

En verano la sombra es mucho menor, dado que el recorrido del sol es mas alto, y por lo tanto, la sombra que arrojará es mucho mas pequeña.

La distancia mínima entre las filas de paneles fv se regirá por la latitud del lugar donde se instale el sistema.

  • a = altura de los módulos sobre el bastidor.
  • h = altura máxima alcanzada.
  • d = distancia mínima entre fila y fila sin que se produzcan sombras sobre el panel que se encuentre detrás.

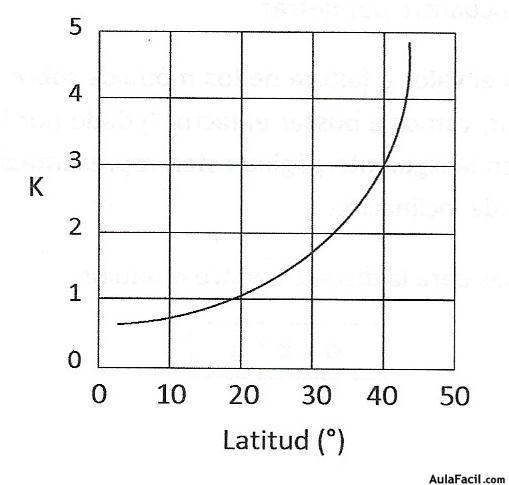

Cuando tenemos el valor a (altura de los módulos sobre el bastidor) y la latitud del lugar, vamos a buscar el factor h dado por la curva del siguiente gráfico.

grafica curva K
gráfica curva K

La formula que nos dará la distancia entre módulos:

d = k * h
