PFV las sombras y las distancias. Cálculos

Si tenemos 30 paneles fv de 1,30 m por 1,00 m montados en una estructura metálica de 30 cm de base, en tres filas de 10 módulos cada una. La latitud es de 30º sur, aunque se colocarán para mayor efectividad (en época invernal) a 50º.

tabla k
tabla k

El valor k es de latitud 30º, que según este gráfico tiene valor: 1,9

La variable a es en este ejemplo: 1,60 m (suma de 30 cm de la base + 1,30 m del panel).

angulo de inclinacion0001

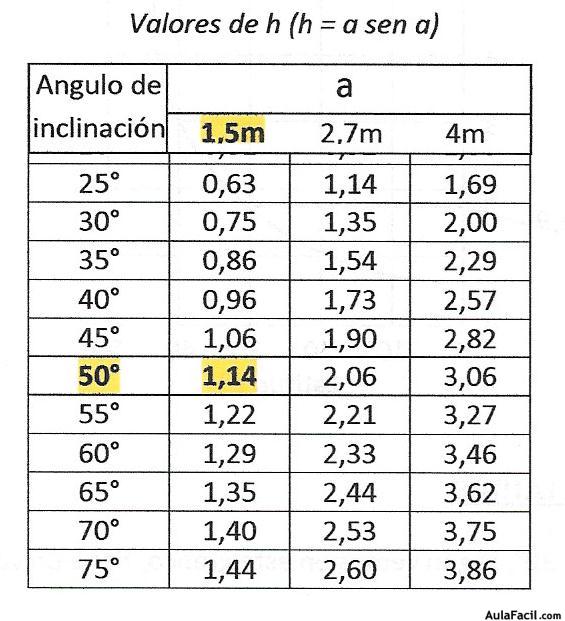

tabla de valores

En la tabla de valores de h vemos que:

El valor de 1,5m para un ángulo de 50º de inclinación (según el ejemplo) es = 1,14m

FÓRMULA: d = k * h

d = 1,9 * 1,4 = 2,16

RESULTADO:

La distancia mínima entre las filas de los paneles fv sera de: 2,16m
