PFV: fórmulas paneles en serie / paneles paralelo

Ya tenemos la cantidad de módulos fotovoltaicos (11) que usaremos para la instalación, sin embargo debemos tomar en cuenta la tensión de los paneles y el tipo de sistema que hemos elegido para su operación, que en nuestro caso es de 24 Voltios.

Sin embargo se a establecido (a pedido del cliente) la colocación de un panel más, haciendo un total de 12 paneles de 180 Wp.

potencia del modulo0001
características del módulo

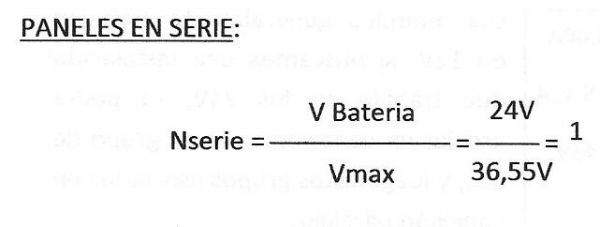

Nserie
N serie

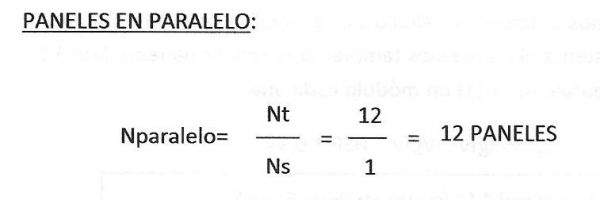

N paralelo
N paralelo

Donde:

Nt es número total de paneles.

Ns es número de paneles en conexión serie.

Np es número de paneles en conexión paralelo.

Resultado del generador fotovoltaico:

Total 12 paneles de 180Wp. 1 panel por rama. 12 ramas en paralelo.
