Perspectiva y vistas de una pirámide recta de base regular

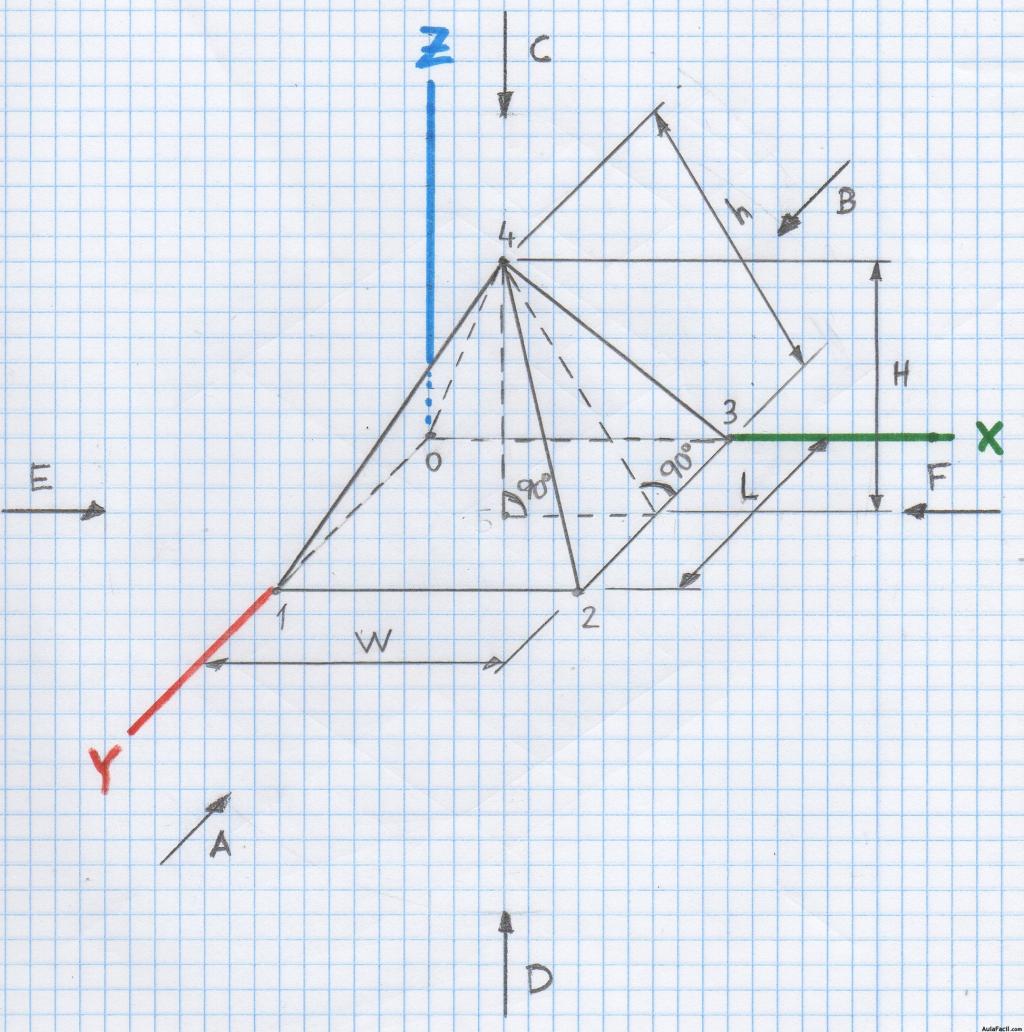

Perspectiva pirámide recta base regular

Figura 21

En la perspectiva caballera representada en la figura 21, podemos ver tres cotas genéricas W, L y H que definen la anchura, la longitud o fondo y la altura respectivamente de una pirámide recta de base regular.

Podemos dar valores concretos a estas cotas expresados en número de cuadrículas, por ejemplo:

  • W =12
  • L  = 12
  • H = 10

Con estos valores podemos dibujar las vistas. En este caso, con sólo tres de las seis vistas posibles, bastarán para definir el objeto. Usaremos la vista frontal A, la vista superior C y la vista inferior D.

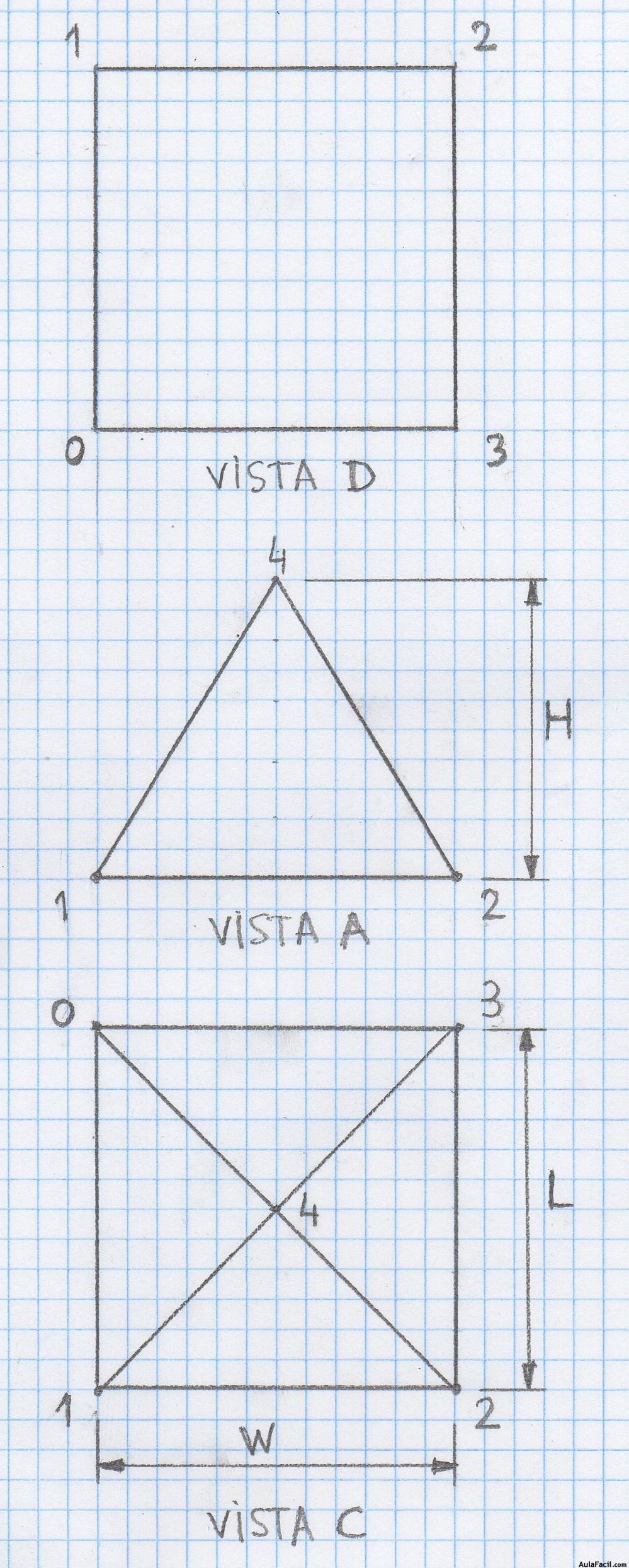

Vistas pirámide recta base regular

Figura 22
