El receptor, su conexión y su antena

Hemos colocado la tarjeta controladora sobre el chasis y también hemos conectado el distinto cableado para las diferentes funciones que habrá de someterse a control.

Ahora corresponde añadir el receptor a esta tarjeta de control, de la cual sale un conector que tiene tres cables. Observamos también que hay un cable claro (en este conector) que deberá estar hacia el lado interno del receptor y ocupará el canal 1.

chasis2501

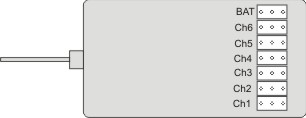

Receptor de 6 canales

Los demás canales se ocuparán de acuerdo al orden sucesivo desde el canal 2 hacia adelante hasta el canal 6, sin cruzar ningún cable, es decir, todas la conexiones (sus cables) estarán orientadas (el cable) hacia el interior del receptor o pin 1 -2 -3 visto desde la posición de la figura del receptor arriba dibujado.

Una vez que fijamos el receptor al chasis (con bridas y muy prolijamente), también sujetaremos la antena a un separador.

chasis2501

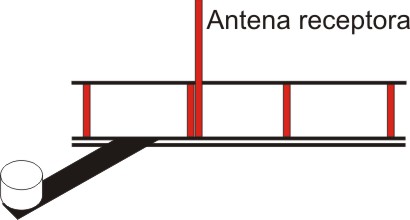

Antena receptora y cierre del chasis

Por último (si hemos comprado el kit completo o el chasis) debemos colocar las 4 patas de apoyo al suelo. Una para cada brazo.

chasis2501

Entran a presión y quedan sujetas firmemente.
