Modificando Un Gráfico Estadístico

Después de crear un gráfico, podemos modificarlo en varios aspectos. Por ejemplo podemos cambiar los datos representados, cambiar el tipo de gráfico y agregar muchas características como el Título.



Veamos ahora como modificar un gráfico que ya hemos creado.



  1. Hacemos doble clic en el gráfico que deseamos modificar.



word



  1. Esto nos permitirá regresar a la vista de edición de la tabla de datos. Aquí podremos hacer cualquier cambio que deseemos a los datos que el gráfico esta representando. Vamos a eliminar los datos del cuatro trimestre. Para ello hacemos un clic derecho sobre el encabezado de la columna que deseamos eliminar “D”. y en el menú contextual desplegado seleccionamos ELIMINAR.



word



  1. Veamos como los cambios efectuados son reflejados en el gráfico.



word



  1. Ahora veamos como podemos cambiar el tipo de gráfico con el que estamos representando la relación de los datos dados. Para Hacer esto nos vamos al menú GRAFICO, que se activa solamente cuando tenemos el gráfico seleccionado y en edición. En este menú seleccionamos la opción TIPO DE GRÁFICO.



word



  1. Inmediatamente aparecerá el cuadro de diálogo TIPO DE GRÁFICO, donde podremos realizar el cambio de tipo de gráfico para mejorar la presentación de los datos.



word



  1. Al hacer la selección representada en la figura, hemos cambiado el tipo de gráfico a un gráfico de barras, y un subtipo 3D. Si presionamos aceptar el tipo de gráfico será cambiado.



word



Con este gráfico hemos logrado cambiar el eje horizontal (X) a lo largo del lado izquierdo del gráfico y el eje Vertical (Y) en la parte baja del gráfico.



  1. Podemos también cambiar el tamaño del gráfico, para ello basta con arrastrar hacia el lado al que queremos aumentar tamaño o disminuirlo, el punto guía correspondiente.



word



  1. Veamos ahora como modificar y agregar más características de los gráficos. Para ello debemos ir al menú GRÁFICO y seleccionar OPCIONES DE GRÁFICO



word



  1. Se desplegará el cuadro de dialogo OPCIONES DE GRÁFICO, en este cuadro de diálogo podremos modificar y agregar otras características del gráfico.



La primera ficha TÍTULOS nos permite agregar un titulo al gráfico, y agregarle una referencia o título a cada uno de los ejes del gráfico.



word



La ficha EJE nos permite mostrar u ocultar los ejes del gráfico y seleccionar de que manera deseamos que se presenten. En nuestro ejemplo por ser un gráfico en tercera dimensión estamos utilizando los ejes X y Z, debido a que el eje Y es el que le da la profundidad.



estadística



La ficha LÍNEAS DE DIVISIÓN nos permite mostrar u ocultar las líneas de división de cada uno de los ejes. Estos ejes tienen una división principal y una secundaria. Si ambas se activan el gráfico muestra gran cantidad de líneas.



estadística



En la ficha LEYENDA podemos controlar que se muestre o no la Leyenda. Y si esta se muestra en que posición se hará. La leyenda es el cuadro donde se hace el detalle e identifican los colores que representan cada serie de datos.



estadística



La ficha ROTULOS DE DATOS nos permite desplegar o no información sobre el gráfico. Esta información podría ser el nombre de la serie, que en este caso son los productos. O el nombre de la categoría que para nuestro ejemplo son los trimestres, o la última opción son los valores que se están midiendo con las barras.



estadística

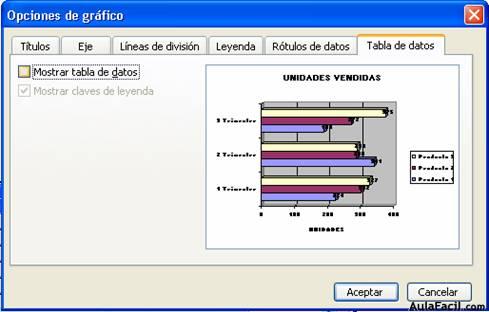

Finalmente la ficha TABLA DE DATOS nos permite controlar si queremos o no mostrar la tabla de datos incluso cuando el gráfico está deseleccionado y no esta en modo de edición.



estadística

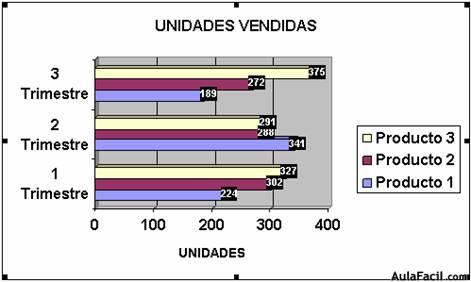

Veamos como se ve finalmente nuestro gráfico después de los cambios realizados:



estadística
