Resistencias de Carbón Prensado

Ahora para comenzar con los tipos de resistencias en electrónica, se verá la primera, las de carbón prensado

Estas resistencias se hacen comprimiendo polvo de carbón (grafito) con una mezcla de resina y polvo aislante. Se le sueldan dos contactos en sus extremos. Al principio se enrollaba el hilo en los extremos, pero luego se soldaban y se cubrían en un cilindro de plástico.

Resistencia carbón

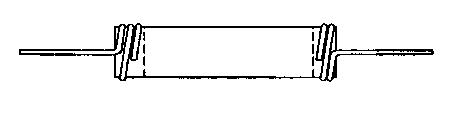

Resistencia carbón con hilo enrollado
Resistencia carbón prensado
Resistencia carbón prensado con extremos soldados



  • Son el peor tipo de resistencia.
  • No se deben utilizar a más del 50% de su potencia nominal (Pmax=1/4W->2W).
  • Valores de 10Ω->22MΩ.
  • Tolerancias muy altas (5%->20%).
  • Producen mucho ruido (<20) y varían su valor óhmico con el tiempo.
  • Debido a su composición, pueden producirse derivas (Vmax=500V).
  • Coeficiente de temperatura (-0.4%->-2%).
  • Temperatura máxima (150ºC).
  • Tienen gran resistencia a las sobrecargas.
  • Sensibles a la humedad.
