Dibujar Líneas Paralelas


 Lo haremos con el comando Desfase .



Autocad



Este comando obedece a realizar líneas paralelas en los cuatro sentidos del eje cartesiano, especificando la distancia exacta entre cada línea a dibujar, el ejemplo a seguir será un cuadrado; vamos a dibujar una línea con el comando polilínea, lo seleccionamos y dibujamos nuestra línea con una medida especifica.

Autocad


Seleccionamos el comando apretando el botón izquierdo del ratón, el cual nos activa el comando y nos pide el primer punto de inserción.



Autocad



La flecha azul nos muestra donde apoyamos nuestro punto de salida y nos desplazamos hacia abajo.



Autocad

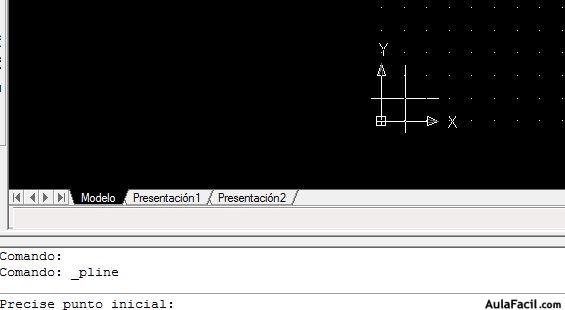

Observamos que el siguiente paso a seguir es especificar el siguiente punto como lo indica la caja de dialogo de la parte inferior de nuestra pantalla.



Autocad



Posicionamos el cursor justamente al final de los dos puntos y en este lugar especificamos la medida de la poli línea , en este caso la medida será 5 metros.



Autocad



Apretamos el botón derecho del ratón para finalizar nuestra línea. Y finalmente obtenemos la siguiente línea:



Autocad



Autocad
