Coordenadas Relativas Polares

Las Coordenadas Relativas Polares nos indican la distancia y el ángulo de un punto con respecto a las coordenadas del ultimo punto.

Para especificar una coordenada relativa polar, debemos escribir una @ para especificar la distancia y un parentesis angular para especificar el ángulo de la siguiente manera: @10< 45.


Realizar el siguiente ejercicio:

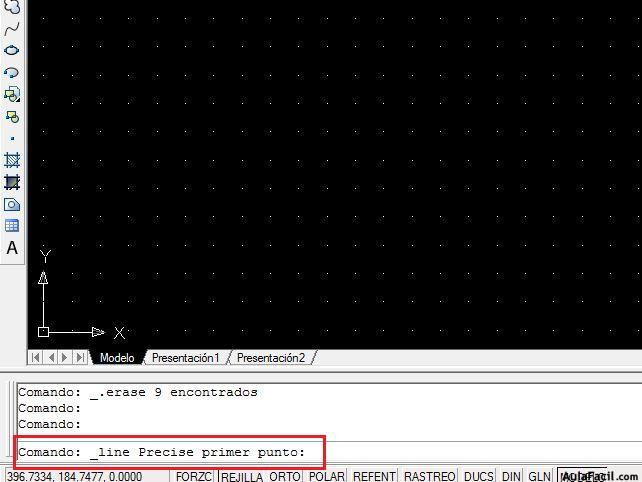

Comando: _line



autocad intermedio




Precise primer punto: hacer clic en cualquier punto del espacio de trabajo.


precise siguiente punto o [desHacer]: @8<0
precise siguiente punto o [desHacer]: @6<90
precise siguiente punto o [Cerrar/desHacer]: @8<180
precise siguiente punto o [Cerrar/desHacer]: cerrar

Coordenadas Relativas Polares
