Asignar Entidades a Capas

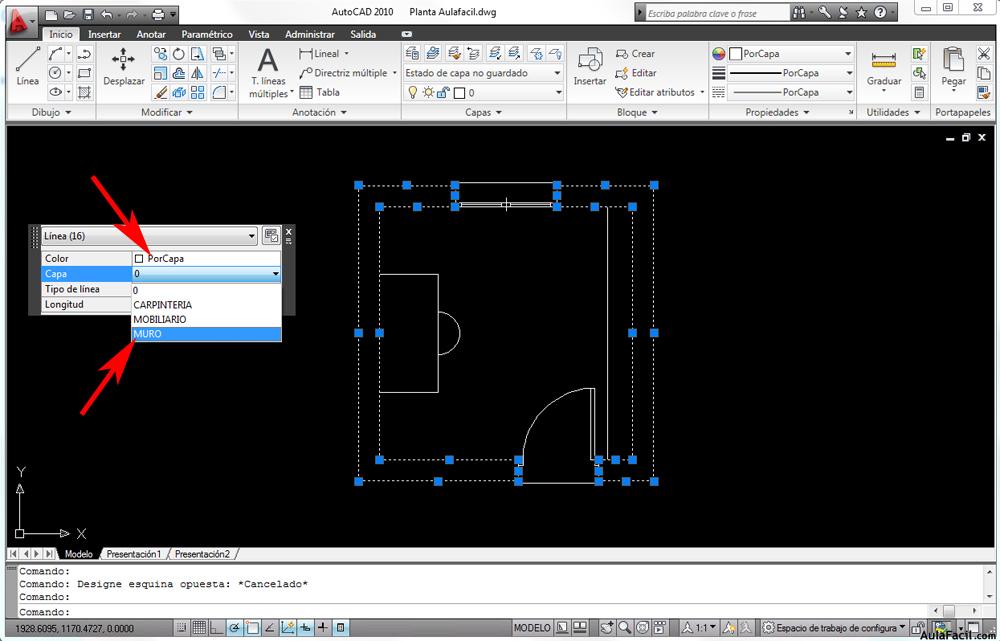

Ya tenemos nuestras capas creadas ahora vamos a asignar las líneas que forman los muros a la capa muro. Primero seleccionamos las lineas que queremos que pertenezcan a esta capa para ello simplemente pinchamos sobre ellas o las seleccionamos creando ventanas como ya hemos aprendido. Una vez seleccionadas las líneas que forman nuestro muro, aparecerá un cuadro de propiedades de las entidades que hemos seleccionado, en el apartado color debemos seleccionar Por capa y en el menú desplegable del apartado capa seleccionaremos MURO, con esto asignaremos esas líneas a dicha capa que cambiarán al color verde que fue el que definimos a la hora de crear la capa MURO.



cad



Así queda nuestra habitación.



cad



Ahora hacemos lo mismo con las capas CARPINTERÍA y MOBILIARIO, seleccionamos las líneas de la mesa y la estantería, en el recuadro propiedades seleccionamos MOBILIARIO, luego haremos lo mismo con la ventana y la puerta seleccionando la capa CARPINTERÍA, ambas capas cambiarán a su color correspondiente.

Nuestro dibujo organizado en capas quedará de la siguiente forma.





cad



En la siguiente lección aprenderemos el manejo de las capas.
