Elevación de los muros de la vivienda

Bueno, ahora vamos a empezar con la creación del volumen de la vivienda para ello empezaremos por los muros en planta baja hasta llegar a la altura del forjado y luego los de la planta primera hasta llegar a la altura del forjado de la cubierta, finalmente haremos la cubierta. Cada planta irá en una capa distinta, así llevaremos un orden lógico similar al de la construcción de una vivienda real. El método es el mismo que con el jardín y el acerado exterior. Primero dibujaremos en rojo sobre la planta los muros y luego realizaremos la elevación.


3dsmax


Empezamos por la planta baja, debemos marcar como plano constructivo la base del acerado exterior. A esta capa la llamaremos p0-muro. Mediremos la altura del muro en el alzado desde la base hasta el nivel inferior del forjado de la planta de arriba (2.85mts) y con este valor elevaremos el muro usando los mismos comandos que con el jardín y acerado exterior.
Si cambiamos la vista (View-define display view-list-isometric view) podemos tener otro punto de vista más cómodo para ir realizando nuestro volumen.


3dsmax


Ahora haremos los de la planta primera, al igual que la anterior en una capa nueva (p1-muro) y siempre marcando como plano constructivo (View-Define Construction View y elegiremos la opción 2 lines) la base a partir de la cual se realizará la elevación en este caso sería la cara alta del muro en planta baja y ahí dibujaremos el contorno del muro exterior de la planta primera en azul claro. Si dejamos marcada la casilla 2d Const se quedará fijado el plano seleccionado y al dibujar el muro no nos saldremos del plano.


3dsmax

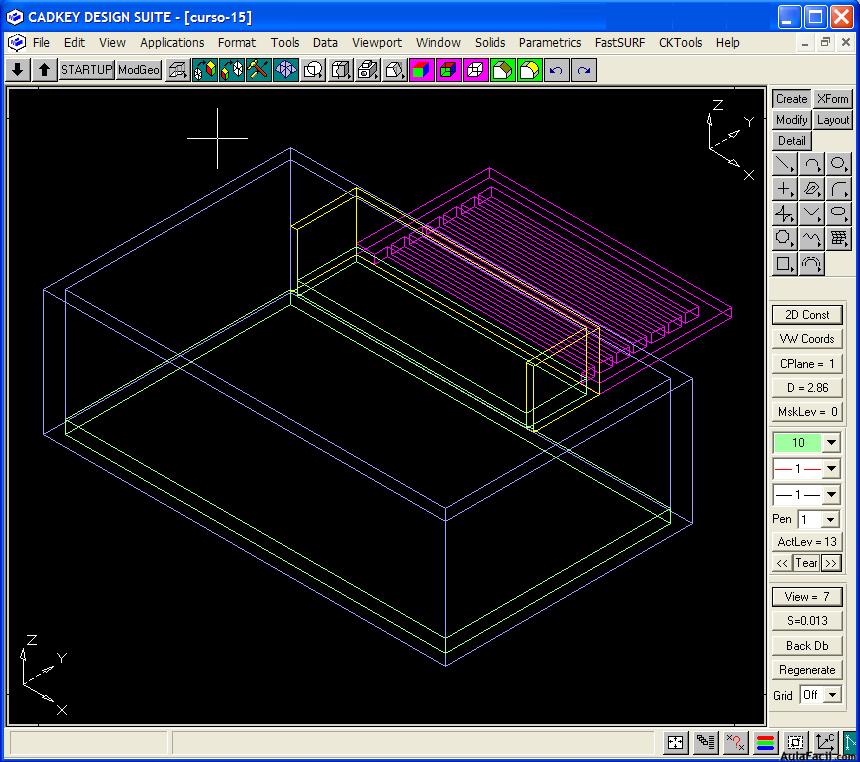

Ahora nos faltaría el balcón y la pérgola que al tener distinta altura los debemos realizar por separado (amarillo y rosa).


3dsmax


Seguidamente crearemos los volúmenes (verde claro) de los forjados, para ello elevaremos 30 cms un rectángulo dibujado en el perímetro interior de la base del muro de la planta primera y otro del muro de la terraza, y los colocaremos en dos capas distintas llamadas p1-for y p1-for-terraza.


3dsmax


Ahora con el mismo método continuamos con el muro de la azotea, el remate de la chimenea y el forjado que colocaremos en sus correspondientes capas y llamaremos p2-muro-cubierta y p2-for-cubierta.


3dsmax


El cuadro de capas quedaría de la siguiente manera.



3dsmax


Y la malla del volumen general de nuestro proyecto quedaría de esta manera, en la próxima lección veremos como hacer las ventanas y como visualizar en cadkey en forma de sólidos.


3dsmax
