Enlazar dos rectas con distinto arco de circunferencia

Enlazar dos rectas paralelas mediante arcos de diferente radio, conocidos los puntos de tangencia en las rectas y el radio de uno de ellos.



1

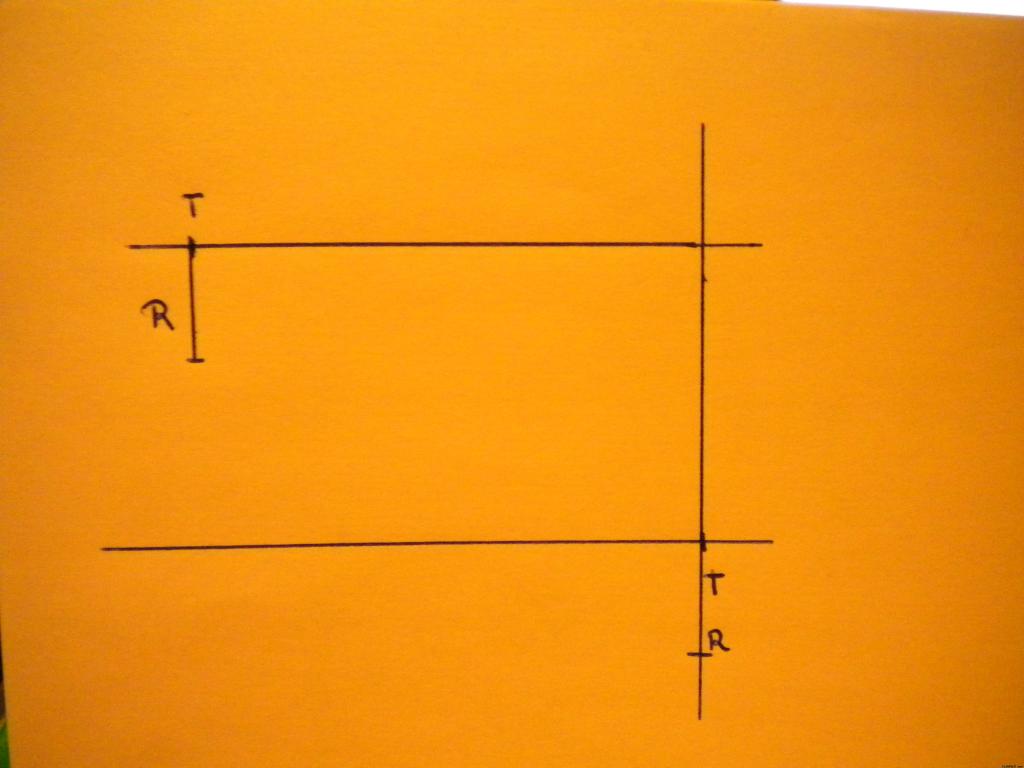

  • En la perpendicular a la recta S por el punto de tangencia situamos el radio dado.

2



  • En la perpendicular a la recta R por el punto de tangencia y por debajo situamos el radio dado.

3



  • Unimos el centro con el extremo de la perpendicular y trazamos la mediatriz.

4



  • Donde se corten la mediatriz con la perpendicular de R se encuentra el centro de una circunferencia que enlazaremos con la otra circunferencia.

5
