La cámara réflex : objetivo, diafragma y obturador

Una cámara réflex es una cámara fotográfica en la que el usuario (el fotógrafo) ve directamente la imagen que va a fotografiar a través de un visor óptico sin ninguna clase de error de paralaje. La luz entra en la cámara a través del objetivo, es reflejada en un espejo (de ahí el nombre, proveniente del inglés reflex que significa reflejo), y a través del mismo la imagen llega hasta el visor. Existen dos tipos de cámaras réflex: las SLR (réflex de un objetivo) y las TLR (réflex de dos objetivos).

c√°mara

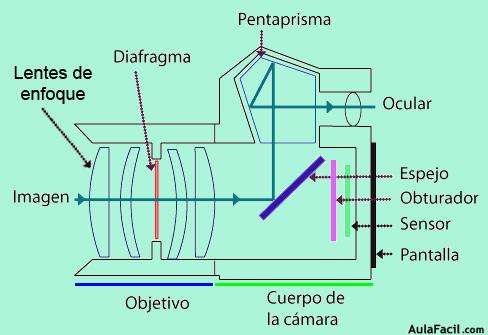

Esquema de cámara réflex

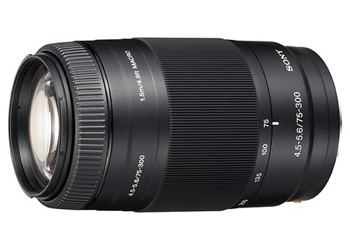

Objetivo :
Se denomina objetivo al conjunto de lentes convergentes y divergentes que forman parte de la óptica de una cámara. Su función es recibir los haces de luz procedentes del objeto y modificar su dirección hasta crear la imagen óptica, réplica luminosa del objeto. Esta imagen se lanzará contra el soporte sensible: Sensor de imagen en el caso de una cámara digital, y película sensible en la fotografía química.

objetivo

Diafragma :
El diafragma es el mecanismo que regula la apertura de un sistema óptico. Suele ser un disco o sistema de aletas dispuesto en el objetivo de una cámara de forma tal que restringe el paso de la luz, generalmente de forma ajustable. Las progresivas variaciones de apertura del diafragma se especifican mediante el número f, que es la relación entre la longitud focal y el diámetro de apertura efectivo.

diafragma

diafragma

Obturador:
El obturador es el dispositivo que controla el tiempo durante el cual llega la luz al elemento sensible (película o sensor de imagen). Consiste normalmente en una cortinilla situada en el cuerpo de la cámara, justo delante de este elemento fotosensible y obviamente detrás del objetivo; la cortinilla se abre y cierra el tiempo que esté configurado en la cámara para dejar pasar la luz hacia el elemento fotosensible.

obturador
obturador central (o de laminillas), instalado dentro del objetivo, junto al diafragma

obturador
El obturador de plano focal (o de cortinillas)
