Malla de referencia o GRID

21. La malla de referencia se pone sobre el mapa para poder ubicar un punto fácilmente mediante coordenadas.  Para agregar la malla damos clic derecho sobre el mapa y elegimos la opción Properties, en la ventana que aparece elegimos la opción Grids/New Grid

Add Grid

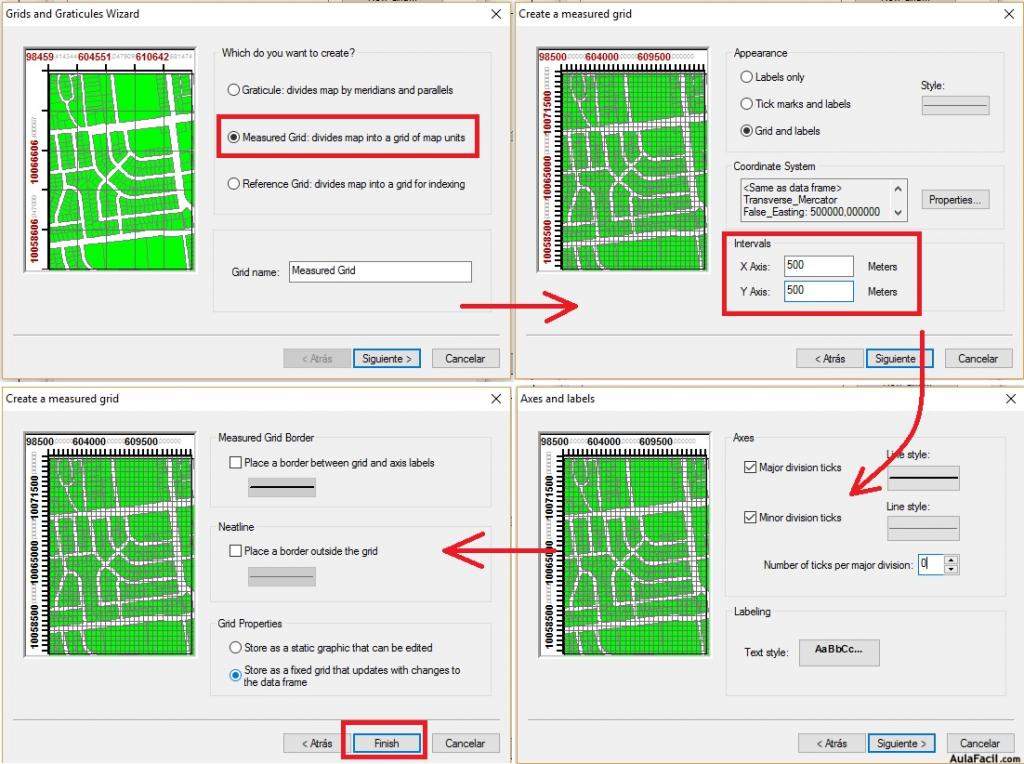

Al elegir New Grid se abre una ventana elegimos la opción Measured Grid, que es la mas utilizada y divide el mapa según sus unidades, en la segunda opción propone por defecto un área rectangular (para cada unidad de la malla) en este caso igualaremos el ancho y la altura (500x500) damos siguiente, nos aparece dos ventanas que por defecto nos define el tipo de letra, grosor de la línea etc. Lo dejamos igual y finalizamos.

Estilo Grid

Una vez creada la Grid se puede cambiar propiedades como el tamaño, color, decimales del número de coordenada, etc.

Properties Grid

Resultado

Grid

En la siguiente lección aprenderemos a poner los elementos finales del mapa como escala, nombre, leyenda, etc.
