4º Ejercicio. Llavero con cerco para moneda

                                                 CURSO 2º

4º Ejercicio. Llavero con cerco para moneda

Tiempo estimado para realizar el ejercicio: 12 h.

Material. Plata de ley 925 milésimas.

Sabemos que las tres partes del llavero son: Lira, cadena y cerco. Hay fabricantes que los tienen a la venta y que el profesional y comercios de joyería los suelen adquirir y solo tienen que montar la moneda, lógicamente esta opción resulta más rápida y barata para el cliente, pero como he dicho en otras ocasiones lo que trato con estos ejercicios es que el alumno practique, estimule y se complazca viendo el trabajo terminado.

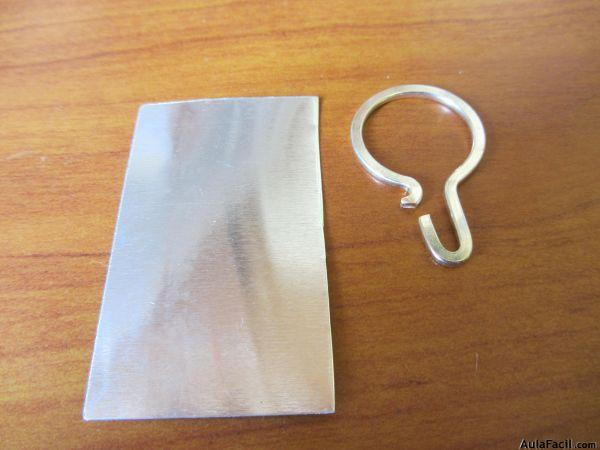

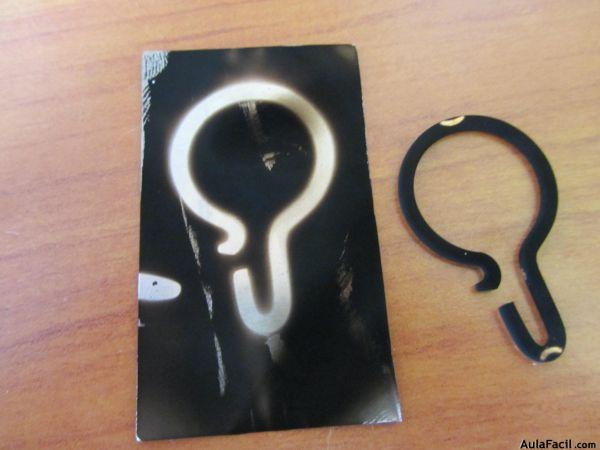

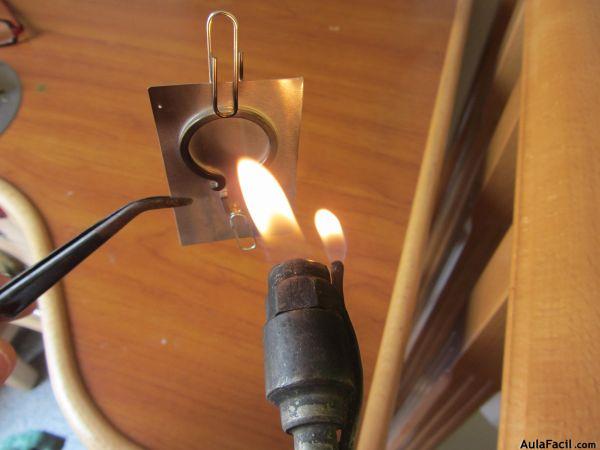

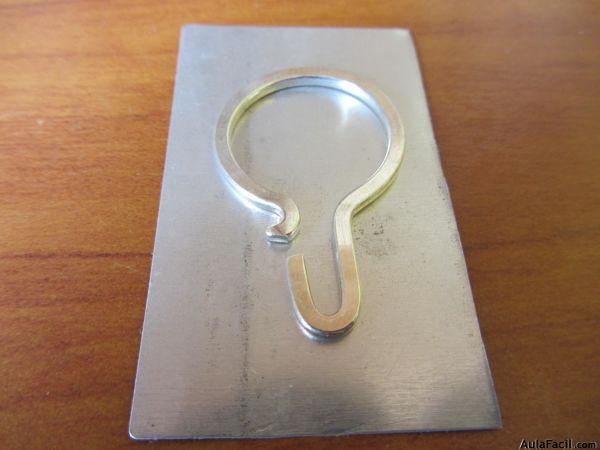

LIRA: Una forma de fabricarla es dibujándola en una pegatina y pegarla en una chapa, para posteriormente seguetearla, otra forma sería si tenemos una plantilla, poner dicha plantilla encima de una chapa y marcar su contorno con un punzón de trazar, voy a explicar la tercera que es la que he utilizado para la enseñanza. Previamente preparamos un barniz en una botellita y echaremos 30 ml. de alcohol aprox. y 3gr de goma laca hasta que se disuelva y se forme el barniz. También podemos utilizar barniz industrial incoloro. Podemos utilizar una lira que haga las veces de plantilla y preparar una chapa en este caso de plata con 1,8mm. de espesor, preferiblemente endurecida y plana para conseguir que la lira tenga fleje. Fig.1 Sujetamos la lira con dos grapas (pueden ser dos clips). Fig.2 La ahumamos con la llama del soplete o una lamparilla de alcohol hasta conseguir que las dos piezas queden ennegrecidas. Fig.3 A continuación quitamos los clips con cuidado de no rozar el ahumado y quedará la silueta de la lira marcada en la chapa. Fig.4
                     FIG.1             FIG.2                FIG.3                FIG.4
                4º Ejer FIG 1      4º Ejer FIG 2      4º Ejer FIG 3      4º Ejer FIG 4
Para que se mantenga la silueta de la lira en la chapa, echaremos el barniz preparado. Fig.5 Dejamos secar durante unos minutos. Fig.6 Recortamos con la segueta la silueta de la lira.Fig.7 Repasamos con la lima y limatón el contorno interior y exterior dejando toda la pieza con el mismo ancho, lijamos y ya está preparada para ajustar el cajetín. Fig.8

                     FIG.5             FIG.6                FIG.7                FIG.8

                4º Ejer FIG 5      4º Ejer FIG 6      4º Ejer FIG 7      4º Ejer FIG 8

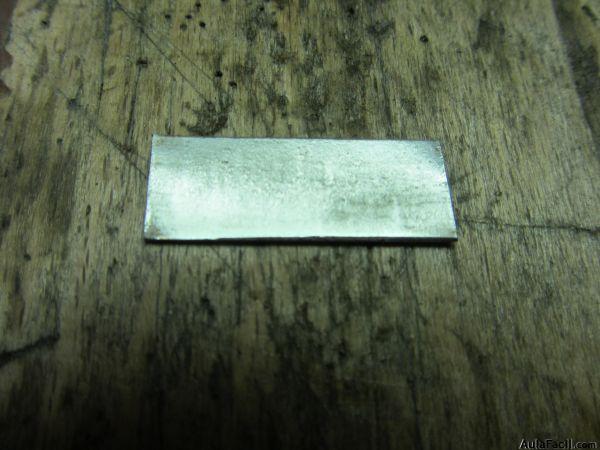

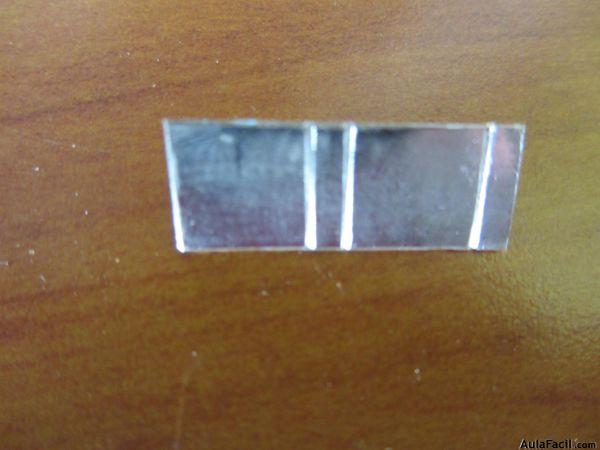

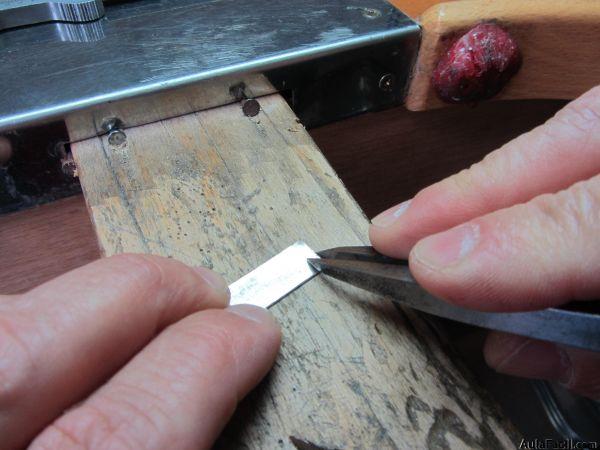

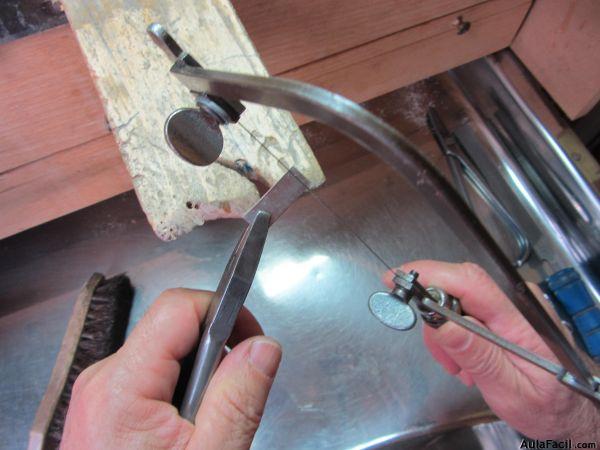

CAJETÍN: Preparamos una chapa con 0,60 mm. de grueso, 10mm. ancho y 25mm. largo que recocemos. Fig.9 Marcamos con el compás desde el borde una línea a 2,5mm. Fig.10 Y profundizamos con la segueta. Fig.11 Desde esta línea marcamos otra a 10mm, otra a 2,5mm. y el resto tendrá 10mm marcamos con la segueta y habremos dividido la chapa en cuatro partes. Fig.12

                    FIG.9             FIG.10               FIG.11              FIG.12
                4º Ejer FIG 9      4º Ejer FIg 10      4º Ejer FIG 11      4º Ejer FIG 12

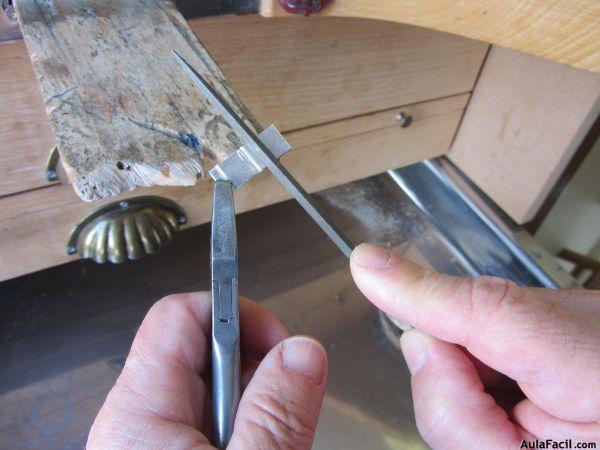

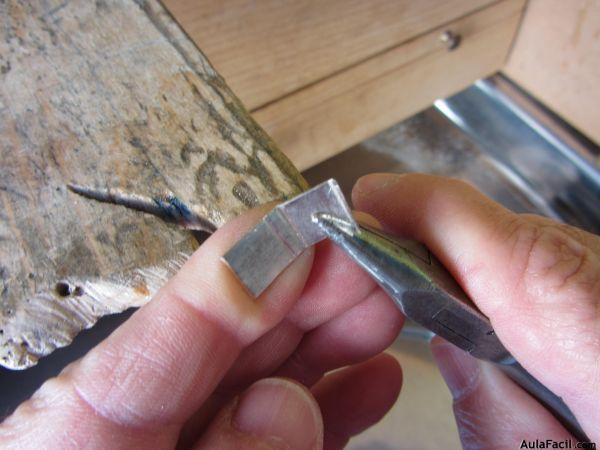

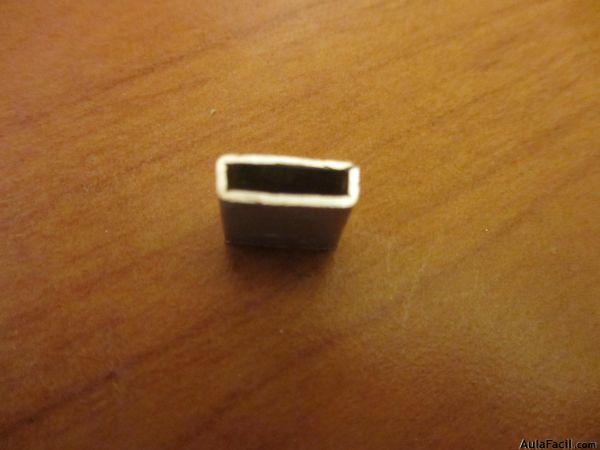

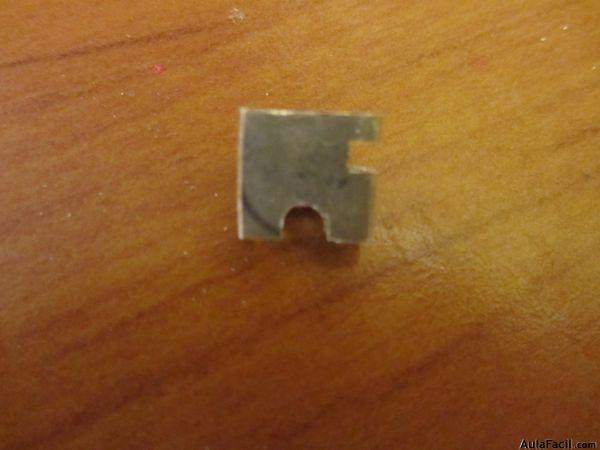

Profundizamos con el limatón triángulo las líneas hechas con la segueta haciendo un inglete (V). Fig.13 Vamos doblando hacia dentro por los correspondientes ingletes hasta cerrar el cajetín. Fig.14 Soldamos los ángulos interiores para reforzarlos y en principio el cajetín está fabricado. Fig.15 En un lateral del cajetín en la parte superior abrimos con la segueta un hueco de 2 x 2mm. y en la inferior otro hueco con el limatón redondo, lijamos y el cajetín está terminado. Fig.16

                    FIG.13            FIG.14             FIG.15              FIG.16
                4º Ejer FIG 16      4º Ejer FIG 13      4º Ejer FIG 14      4º Ejer FIG 15

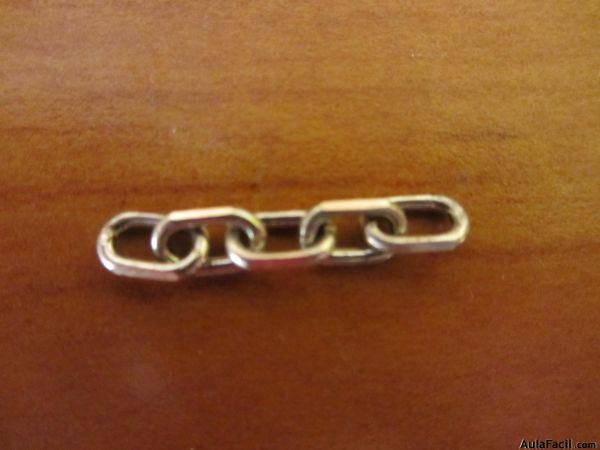

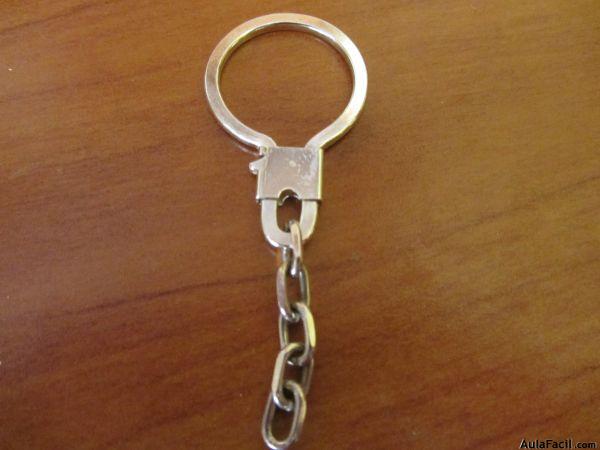

CADENA: La cadena puede ser del modelo que queramos, uno muy fácil es hacer 5 eslabones ovalados con hilo redondo a 1,4mm. entorchador de 4,7 x 2mm. y 30cm. de papel de seda. Fig.17 Debemos dejar un eslabón sin soldar para después unir la lira con el cerco. Fig.18
                                FIG.17                                      FIG.18
                   4º Ejer FIG 17             4º Ejer FIG 18

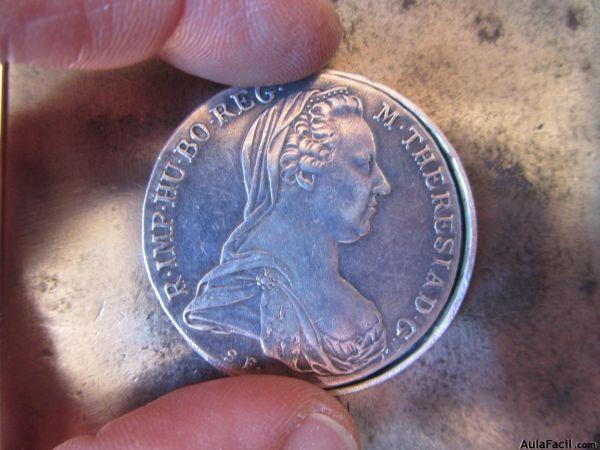

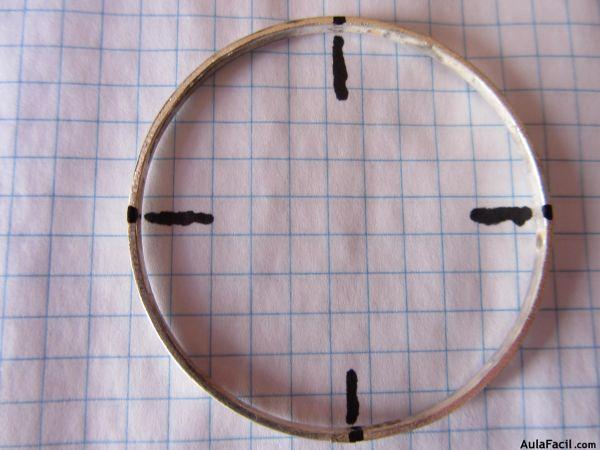

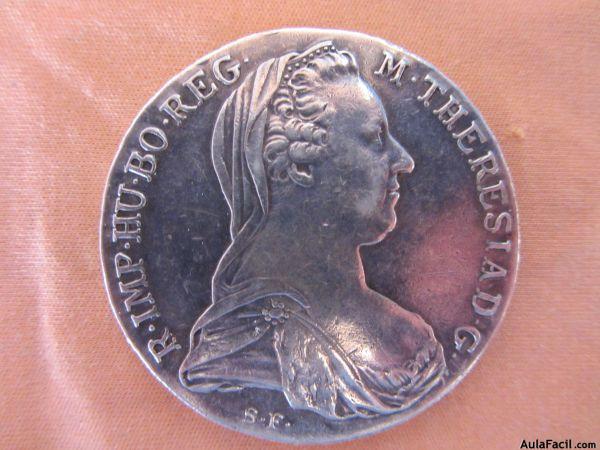

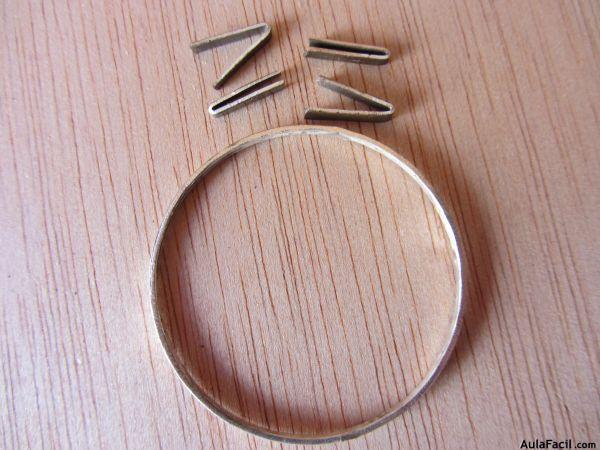

CERCO: El diámetro del cerco dependerá de las medidas de la moneda. Vamos a hacer un cerco para una moneda cuyas medidas son: 41mm. de diámetro y 2mm. grueso. Fig.19 Preparamos una tira de chapa de 1mm. grueso, 2mm. ancho y 129,8mm. de longitud (la longitud = 41 x 3.1416) + 2mm. que es el doble del espesor del cerco. Es conveniente hacer la tira con 8cm. más de longitud, pues lo que sobre servirá para hacer las garras. Dicha tira la doblamos en la lastra, soldamos, redondeamos y aplanamos. Introducimos la moneda en el cerco para comprobar que está bien ajustada, sacamos la moneda y lijamos el cerco. Fig.20 Para las garras que sujetarán la moneda utilizamos el metal que haya sobrado del cerco, pero lo estiramos a 0,7mm. recocido lo cortamos en cuatro trozos de 2cm. y doblamos por la mitad haciendo una horquilla con la separación del espesor del cerco. Fig.21 Hay que dividir el cerco en cuatro partes iguales, explicaré una manera muy sencilla y práctica: Ponemos el cerco bien centrado en una hoja de papel cuadriculada y marcamos en el borde del cerco con un rotulador en los puntos donde coinciden las cuatro líneas equidistantes de las cuadrículas. Fig.22
                   FIG.19           FIG.20              FIG.21             FIG.22
              4º Ejer FIG 19      4º Ejer FIG 20      4º Ejer FIG 21      4º Ejer FIG 22
En los puntos marcados ponemos las cuatro grapas con las aberturas hacia arriba y soldamos la parte exterior. Fig.23 Y después la anilla. Fig.24 Después de emblanquecer la pieza, cortamos la parte de la horquilla que está en el interior del cerco (quedará soldada solo la parte exterior) la cual dejamos a 9mm. de longitud, redondeamos los ocho extremos y colocamos la cadena soldando la anilla que dejamos abierta de dicha cadena. Fig.25 Ya tenemos los cuatro elementos del  llavero. Fig.26
                     FIG.23            FIG.24              FIG.25             FIG.26

                4º Ejer FIG 23      4º Ejer FIG 24      4º Ejer FIG 25      4º Ejer FIG 26

MONTAJE: Teniendo todo pulido, doblamos las garras de un lado e introducimos la moneda. Fig.27 A continuación doblamos el otro lado de las garras y para que quede bien la sujeción las ceñimos dándoles unos golpes con el martillo. Fig.28 Introducimos el cajetín y la cadena en la lira.Fig.29 Tenemos el llavero totalmente fabricado. Fig.30

                     FIG.27            FIG.28             FIG.29              FIG.30

                4º Ejer FIG 27      4º Ejer FIg 28      4º Ejer FIG 29      4º Ejer FIG 30
