Operaciones Extra
La combinación de trazados la realizaremos
con los comandos: unión, división,

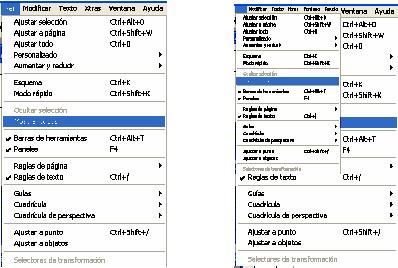

intersección y perforación, alojados en la barra
de operaciones extras del menú ventana.
Comando Unión: para aplicar este comando seleccionaremos los
dos o más trazados cerrados que deseamos unir y damos clic
en el icono unión, al realizarse se crea un solo trazado
independiente, que adopta los atributos de trazo y relleno del objeto
inferior. Es posible cambiar el orden de apilamiento para decidir los
atributos que deseamos aplicar, pero debe hacerse antes de utilizar el
comando. Para cambiar el orden de apilamiento damos un clic derecho
sobre el objeto a modificar>disponer>traer al frente o
enviar al fondo.
Comando Dividir: este comando corta los trazados
seleccionados en secciones definidas por las áreas de
superposición. El este caso los atributos de trazo y relleno
del objeto superior son los que se aplican a las áreas
comunes de todos los trazados seleccionados.
Comando Intersección: el comando
intersección crea un nuevo objeto del área
común de todos los trazados seleccionados, adoptando los
atributos de trazo y relleno del objeto inferior. Si los trazados
seleccionados no se superponen, no es posible realizar el comando, por
lo que se elimina la selección.
Comando Perforar: este comando elimina la parte del
trazado situada debajo del trazado superior. El trazado frontal se
elimina y con su forma se perfora un orificio en el trazado inferior.
Los atributos de trazo y de relleno del objeto perforado no cambian.
